| GD-RT系列大導程滾珠絲桿 |
|
|
|
|
單位：mm
|
規格型號
|
外徑d
|
導程I
|
鋼珠徑φ
|
軸向鋼性
|
基本額定荷重
|

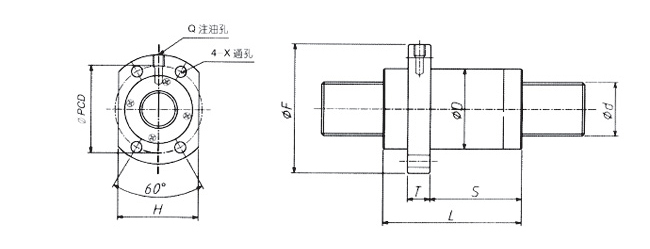

螺母尺寸
|
|
Kgf/μm
|
動額定負荷Ca
|
靜額定負荷Coa
|
外徑D
|
法蘭徑F
|
螺母長度L
|
法蘭厚度T
|
安裝孔距PCD
|
法蘭寬度H
|
安裝孔X
|
母體長度S
|
注油孔Q
|
|
GD1616-2
|
16
|
16
|
3.175
|
19
|
555
|
1060
|
32
|
53
|
38
|
10
|
42
|
34
|
4.5
|
28
|
M6×1
|
|
GD1616-4
|
36
|
1010
|
2120
|
|
GD2020-2
|
20
|
20
|
3.175
|
25
|
795
|
1680
|
39
|
62
|
47
|
10
|
50
|
41
|
5.5
|
31
|
M6×1
|
|
GD2020-4
|
49
|
1450
|
3360
|
|
GD2525-2
|
25
|
25
|
3.969
|
32
|
1190
|
2630
|
47
|
74
|
57
|
12
|
60
|
49
|
6.6
|
38
|
M6×1
|
|
GD2525-4
|
60
|
2160
|
5250
|
|
GD3232-2
|
32
|
31
|
4.7625
|
40
|
1740
|
4130
|
58
|
92
|
71
|
12
|
74
|
60
|
9
|
50
|
M6×1
|
|
GD3232-4
|
76
|
3160
|
8260
|
|
GD4040-2
|
40
|
40
|
6.350
|
49
|
2770
|
6920
|
73
|
114
|
102
|
15
|
93
|
75
|
11
|
65
|
M6×1
|
|
GD4040-4
|
95
|
5030
|
13800
|
|
GD5050-2
|
50
|
50
|
6.350
|
60
|
4140
|
10800
|
90
|
135
|
107
|
20
|
112
|
92
|
14
|
77
|
M6×1
|
|
GD5050-4
|
117
|
7510
|
21600
|
注：以上表中標注的軸向鋼性值是根據基本額定荷重5%左右加預壓荷重時所發生的彈性變化要求的理論值。
|
|
